SEPHMI如何解决3.0层到3.5层单向网闸不支持http协议仅支持UDP协议的问题？

位号抓取工具

TagNameCollector.exe

Client软件

SEPHMI-UDP-Client.exe

Server软件

SEPHMI-UDP-Server.exe

位号表示例（由位号抓取工具导出生成）

tag_names.txt

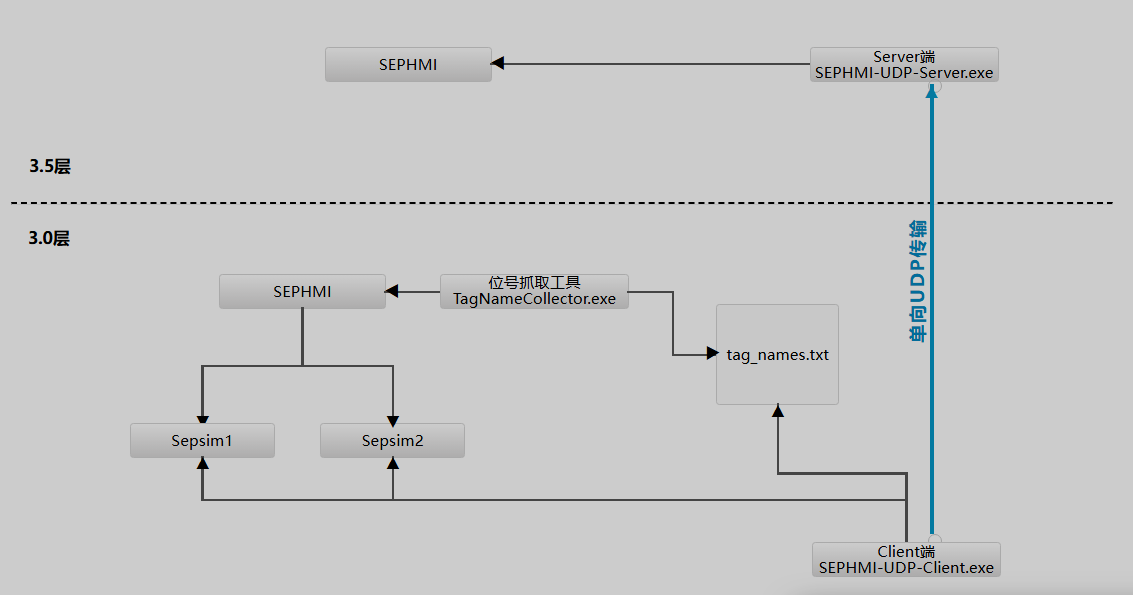

1、总体方案

2、位号抓取和导出

由于部分SEPHMI项目中，页面中的位号是由js动态产生的，不是手动配置的位号，这个时候就无法自动导出位号，这个时候就需要一个能够到页面里抓取位号并能导出的工具。TagNameCollector.exe便实现了这个功能。

使用方法是，双击打开这个小工具，然后在地址栏里敲入HMI工程首页页面地址，在打开页面之后，然后就点击页面上的菜单、按钮等，以便能够在这个小工具内，访问一遍所有的页面，这样，小工具就可以自动识别每个页面中的位号并收集起来和去重，最后点击导出按钮，即可把整个工程的所有位号导出为一个txt文件，这个文件可以直接用于Client软件的数据库采集，无需进行任何格式化编辑。

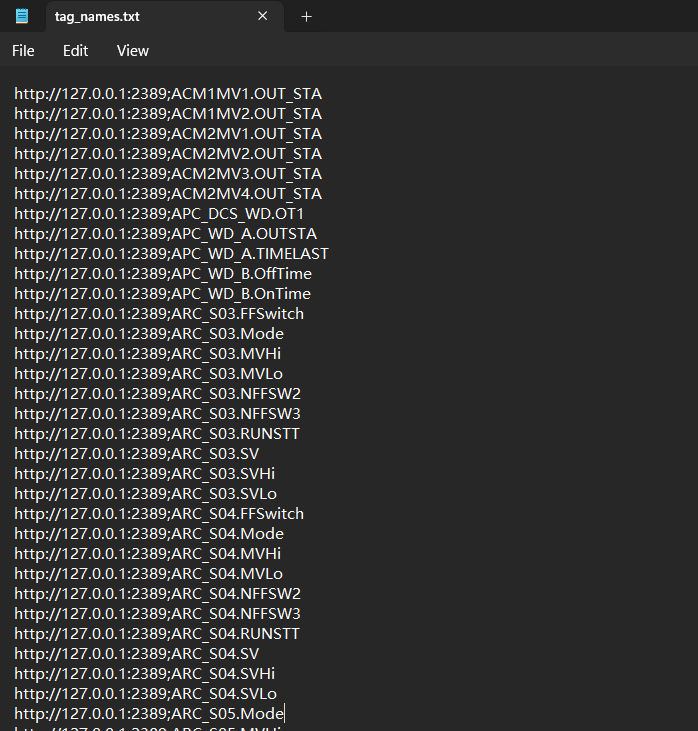

导出位号：

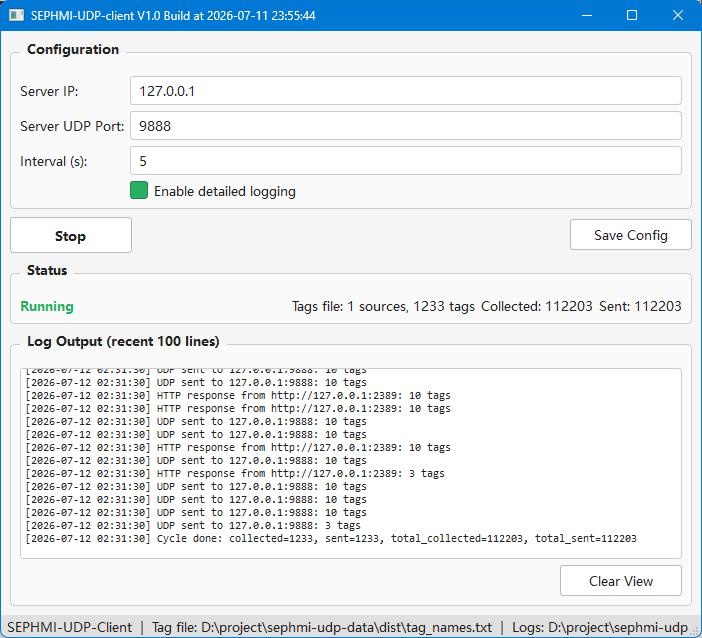

3、Client软件配置和运行

1、将TagNameCollector.exe小工具导出的tag_names.txt文件放到Client软件同级目录；

2、配置Server端软件的IP和UDP端口；

3、配置采数和转发UDP的周期时间，默认为5秒，单位为秒；

4、点击Start按钮即可启动Client软件的运行；

Client软件点击关闭按钮后，会隐藏到右下角的托盘里，名称为“SEPUDP-Client”，右键可以打开界面和退出软件；

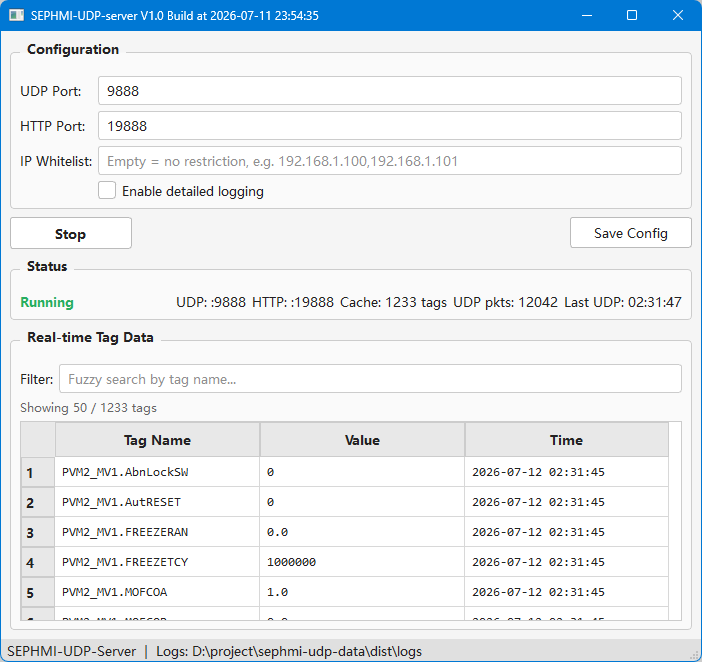

4、Server软件配置和运行

1、配置UDP端口，这个端口用于Client端的发送目标，即接收来自Client的数据；

2、配置HTTP端口，这个端口用于给3.5层的SEPHMI提供数据服务，接口规范与Sepsim的http接口一致；当前仅支持实时数据的读取，即tags命令；

3、IP白名单设置，主要限制Client端的UDP数据来源，如果为空，则不进行任何限制，为了工业网络安全，建议根据实际情况配置好白名单；

4、点击Start按钮后，Server端便开始运行；

5、在成功接收到Client端的UDP数据后，在Server端的下方表格里，将显示最新接收到的位号和值，显示最近的50条，可根据位号名进行模糊查询。

Server软件点击关闭按钮后，会隐藏到右下角的托盘里，名称为“SEPUDP-Server”，右键可以打开界面和退出软件；

5、SEPHMI组态和运行

3.5层信息网里的SEPHMI，工程里的HMI页面不需要做任何修改，仅需要将整个工程的实时数据的接口地址，修改为Server端的http地址即可。
