项目中往往需要运行多个SEP软件，包含采集、计算、业务流转、界面等一系列的软件集合，这时候就需要一个画面，来对这些软件进行集中的状态监控，以便在出现故障时及时掌握信息并进行快速定位和处理，确保整套系统长期稳定运行。
1、HMI模板工程下载
导出工程-SOFT-MONITOR20251219111546.project
2、版本要求
SEPHMI v5.0.068及以上版本。
3、功能介绍
3.1、使用流程图
3.2、软件注册
3.2.1、使用权限

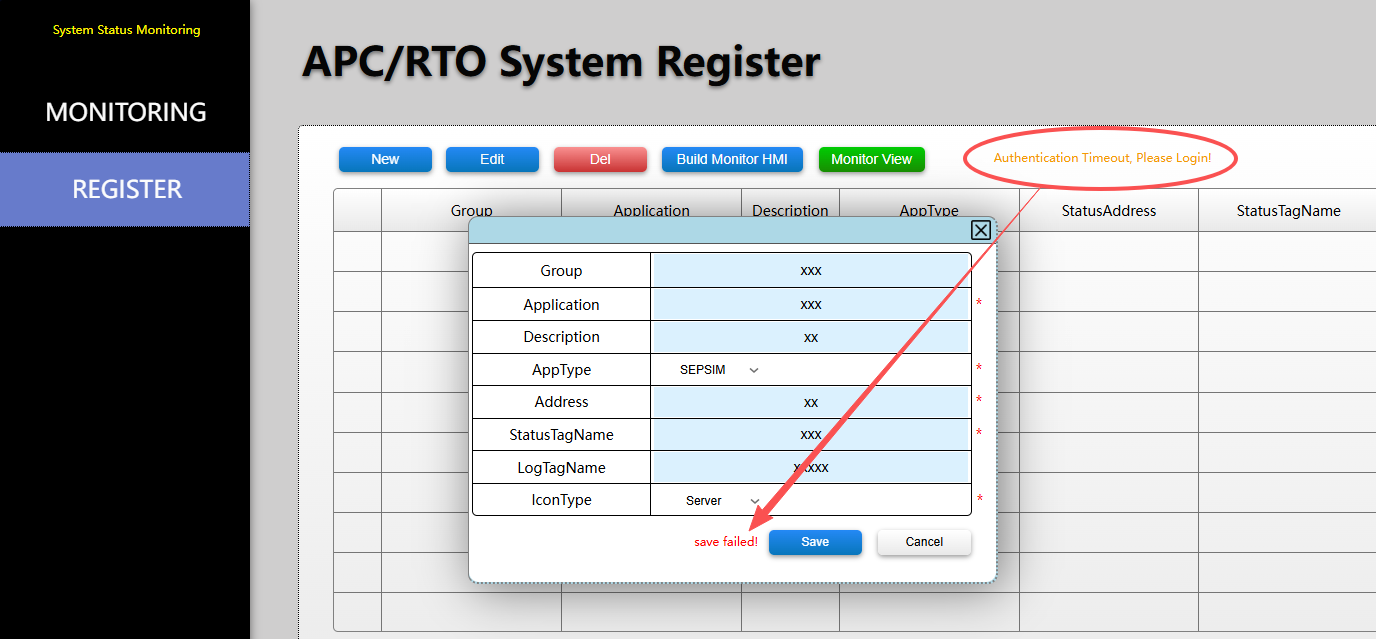

软件注册界面需要用户登录Studio才能进行操作，否则会提示登录超时，且无法进行注册和生成操作：

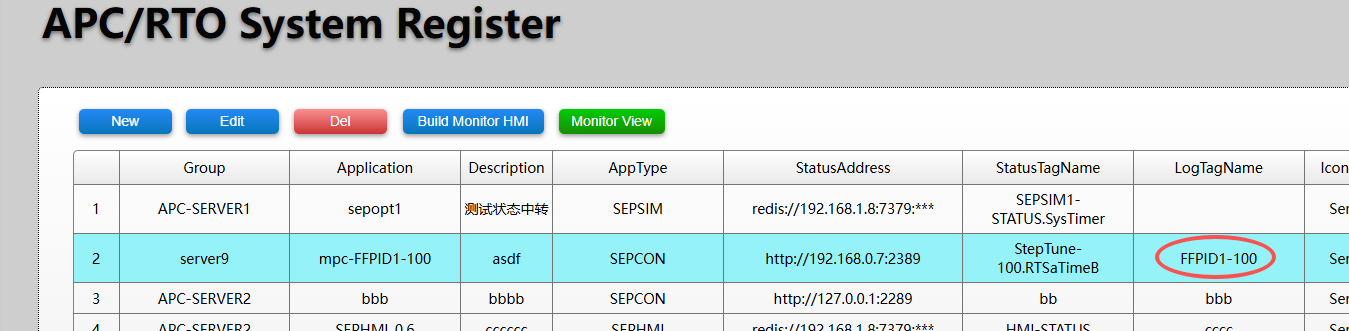

3.2.2、注册内容解析

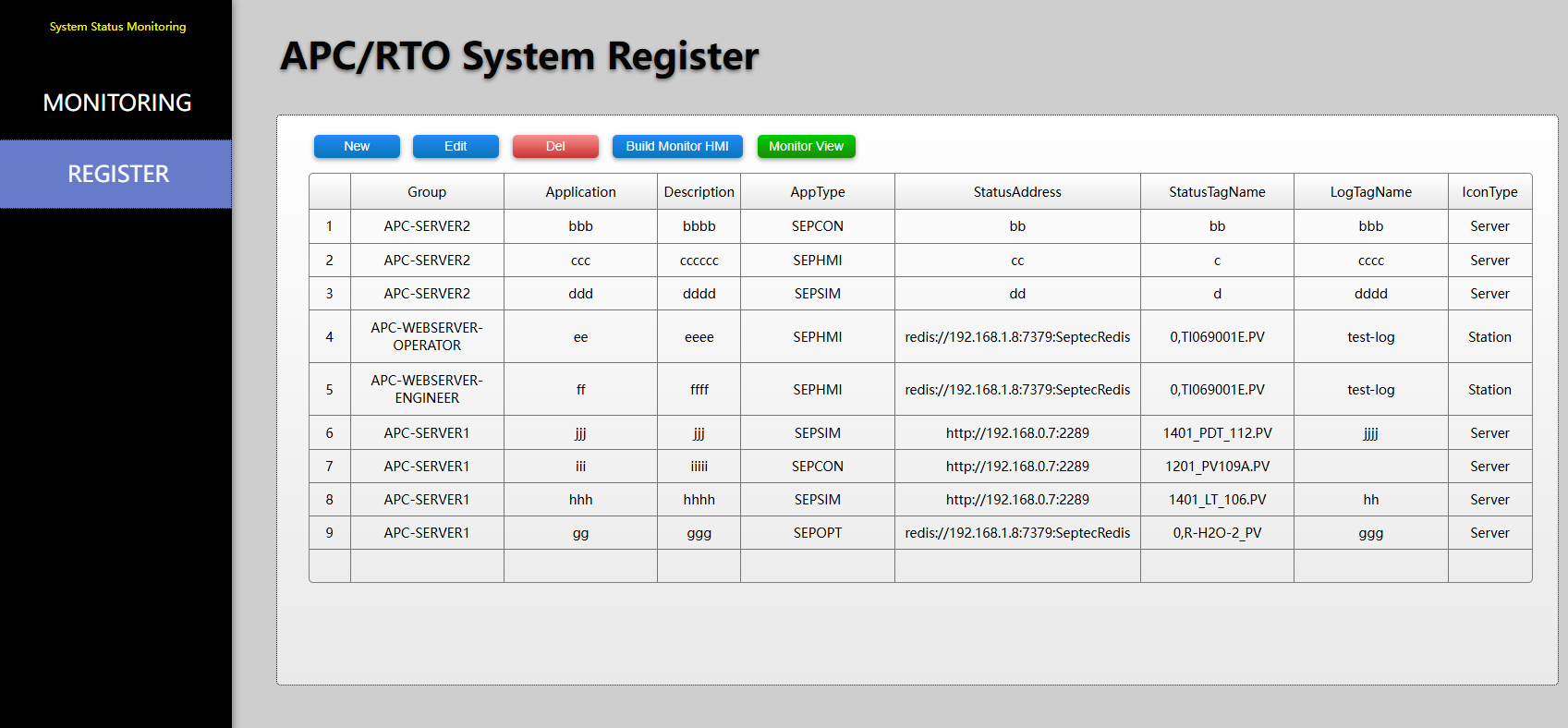

3.3、生成HMI监控画面

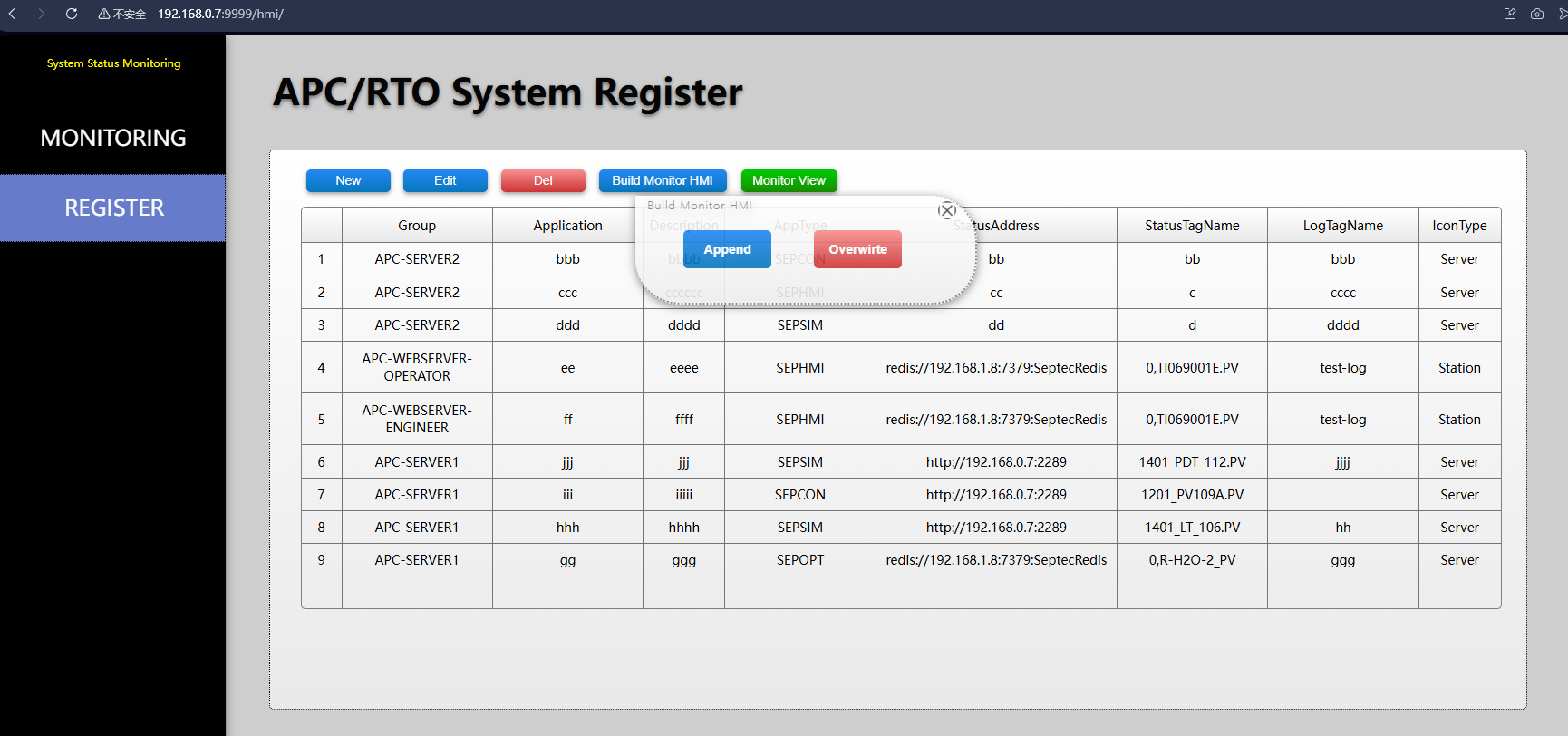

在完成所有软件信息注册后，点击Build Monitor HMI按钮，会弹出一个选项：
1、Append：是指在旧的监控画面上追加（或更新）刚才编辑的内容，这种情况下，旧画面的区域、图标、原有内容的位置都不会发生变化，仅对新增的软件进行追加，并对修改的参数更新到画面中；
2、Overwrite：是指根据编辑的内容完全重新创建监控画面，这种情况下，会彻底删除旧画面并重新自动生成一个新的监控画面，自动生成的画面往往最终需要人工进行一些细微的调整，比如监控服务器区域的位置调整等。

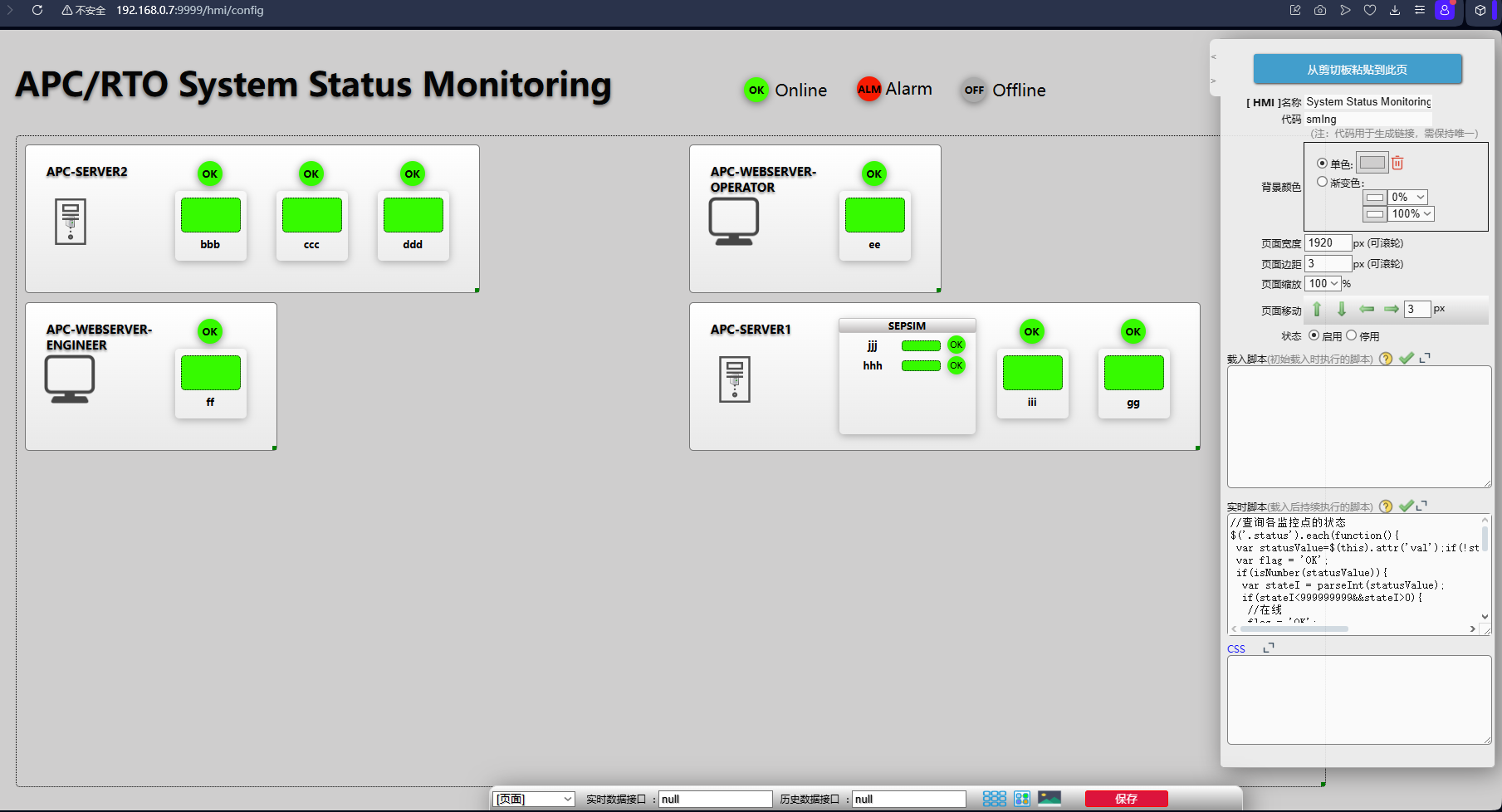

在点击Append或Overwirte之后，SEPHMI进行自动创建或更新监控画面，并在完成之后自动打开最新监控画面的组态界面，用户在这里可以对刚刚生成的画面进行微调，主要就是调整画面的位置，以及可以根据项目中实际网络情况，将各服务器的位置按照上下网络层级进行相应的调整，以便更贴合实际的网络层级，更容易理解。
3.4、运行监控
在注册界面点击“Monitor View”或者点击左侧菜单的“MONITORING”，即可进入最终的监控画面。
4、不同网络解决方案
4.1、上层SEPHMI可向下连接到被监控软件
这种情况因为可以直接进行通信，所以在SEPHMI上注册软件的时候，直接配置被监控软件的http接口地址即可。
4.2、上层SEPHMI无法向下连接到被监控软件
前提条件：下层网络可以向上连接到SEPHMI。
4.2.1、上层部署Redis
在上层网络部署Redis，各被监控软件心跳状态信息到Redis中，上层SEPHMI通过Redis来获取状态，即在SEPHMI上注册软件的时候，需要配置Redis的地址。这个时候需要注意的是各被监控软件在Redis中的位号名称不能重复。
Redis中存储位号的格式为：
4.2.2、下层部署SEPHMI客户端

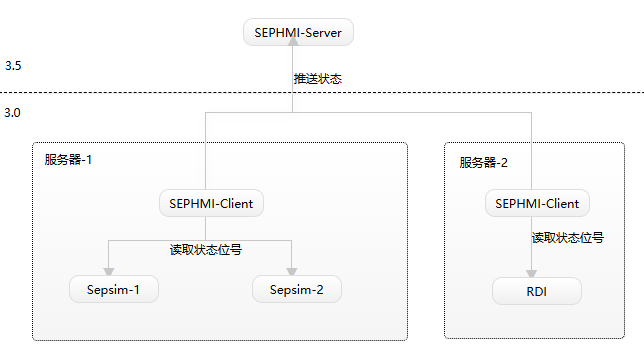

下层网络部署客户端SEPHMI，用来给上层SEPHMI进行数据转发，即实现由下向上的单向传输。此时在上层SEPHMI中进行软件注册的时候，被监控软件的Address配置的地址为相对于下层SEPHMI的地址。
5、SEPHMI作为被监控端的配置方法
以下统一简称SEPHMI监控端为sephmiA，SEPHMI被监控端为sephmiB：
5.1、sephmiA与sephmiB被监控端直接建立连接
1、这种情况是在sephmiA可以直接向sephmiB请求状态的情况；
2、在sephmiA的注册界面中配置sephmiB的Address的时候，sephmiB的运行地址以http://192.168.1.6:9999为例，则Address填写的地址为：http://192.168.1.6:9999/status
3、在注册界面中配置sephmiB的StatusTagName，即sephmiB的状态位号名称，在当前直接建立连接的模式下，此处StatusTagName随便填写一个名字；
4、保存更新或者重新生成HMI监控画面即可。
5.2、SEPHMI被监控端通过Redis中转状态
5.2.1、原理
1、这种情况，一般是在sephmiA无法直接向sephmiB请求状态的情况下所采取的方式；
2、需要sephmiB定期更新自己的状态给Redis，这样sephmiA变可以通过Redis来确定sephmiB的状态；
5.2.2、sephmiB推送状态给Redis的方法
1、在产品官网中下载“SEPHMI-定时任务管理-在线状态推送配置模板”，将下载好的工程导入到sephmiB中并访问；

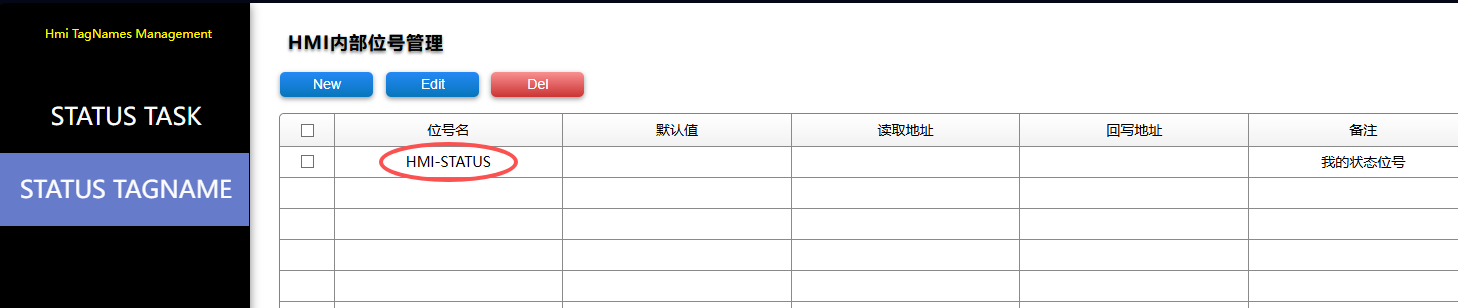

2、进入“STATUS TAGNAME”菜单，并添加一个状态位号，以下将以名称“HMI-STATUS”为例；

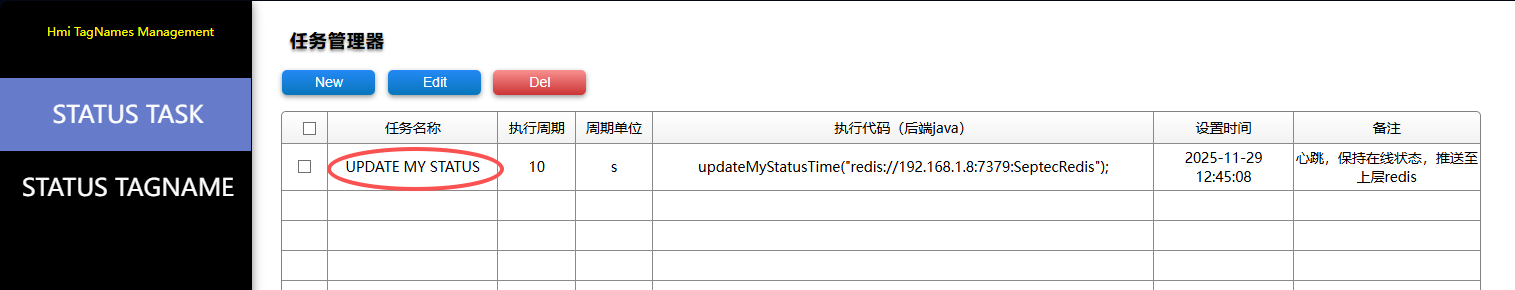

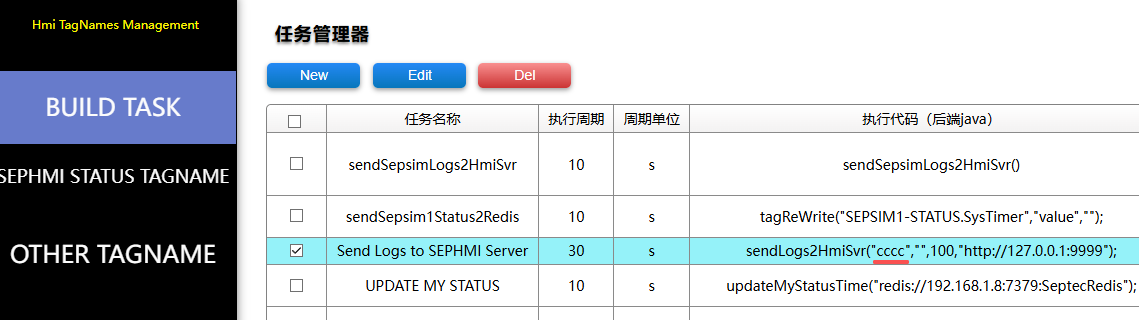

3、进入“STATUS TASK”菜单，新建一个任务，执行周期可设置为10s（可根据实际情况进行调整，为了不影响sephmiB的整体性能，建议不要设置过小），执行代码“updateMyStatusTime("redis://192.168.1.6:9379:SeptecRedis");”，其中updateMyStatusTime为系统函数，代表更新一个状态时间到一个接口地址上，括号中用双引号包起来的内容，就是目标接口地址，当前填写的就是一个Redis地址。
说明：系统所支持的函数，可在帮助中查询，即在任务编辑界面中，点击黄色问号图标，可打开系统函数的帮助说明。
4、在创建好这个任务之后，系统便会根据设置的周期“10s”进行循环执行；

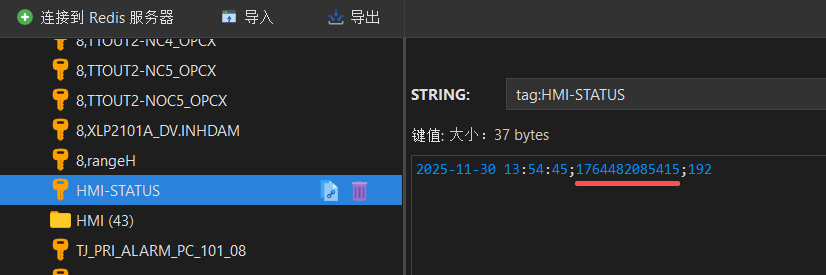

5、Redis验证：可用一个Redis客户端连接到服务器redis之后，找到tag:HMI-STATUS这个key，看其值是否会根据周期时间进行变动。
5.2.3、sephmiA的注册界面中的配置

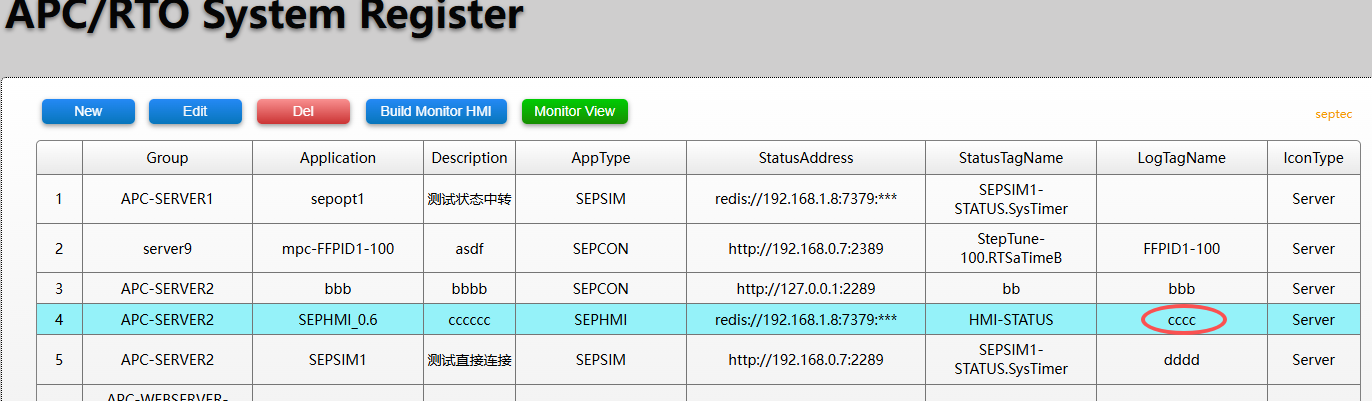

1、在注册界面中配置sephmiB的StatusTagName，即sephmiB的状态位号名称，填写在sephmiB中配置好的位号名称，即5.2.2中配置的名字：HMI-STATUS；
2、在注册界面中配置sephmiB的Address，即sephmiB的状态位号连接地址，在当前通过Redis中转的模式下，此地址则填写Redis的连接地址即可，如：redis://192.168.1.6:9379:SeptecRedis，与5.2.2中配置的任务中的redis一致；
2、保存更新或者重新生成HMI监控画面即可。
6、SEPHMI监控RDI的配置方法
6.1、关于RDI的端口配置
RDI在启动的时候便启动了状态接口的端口，但是默认是限制仅本机内可访问，外部无法访问，即如果SEPHMI（不管是监控端还是用于中转的Client端）与RDI不在同一台服务器，那么需要进行一下配置的修改：
在RDI的config目录，有个SeptecSrvConfig.ini配置文件，用记事本打开：
这里有个HttpIp=127.0.0.1，即默认限制仅本机内部可访问，如要允许外部访问，可进行如下两种方式的修改
所以0.0.0.0是全部放开访问，192.168.0.7是局部网络放开访问。
另外如果已经设置放开了范围，外部还是无法访问到，可以检查一下防火墙设置，需要将9071端口放开。
6.2、直接连接
即从网络层面监控端SEPHMI可以直接连接到被监控端的RDI。注册软件时的配置示例如下：
Address地址说明：RDI的状态接口是httpGet方式的接口，默认的http://开头的接口地址采用的是httpPost方式，为了进行区分，httpGet方式的接口以get://开头进行配置

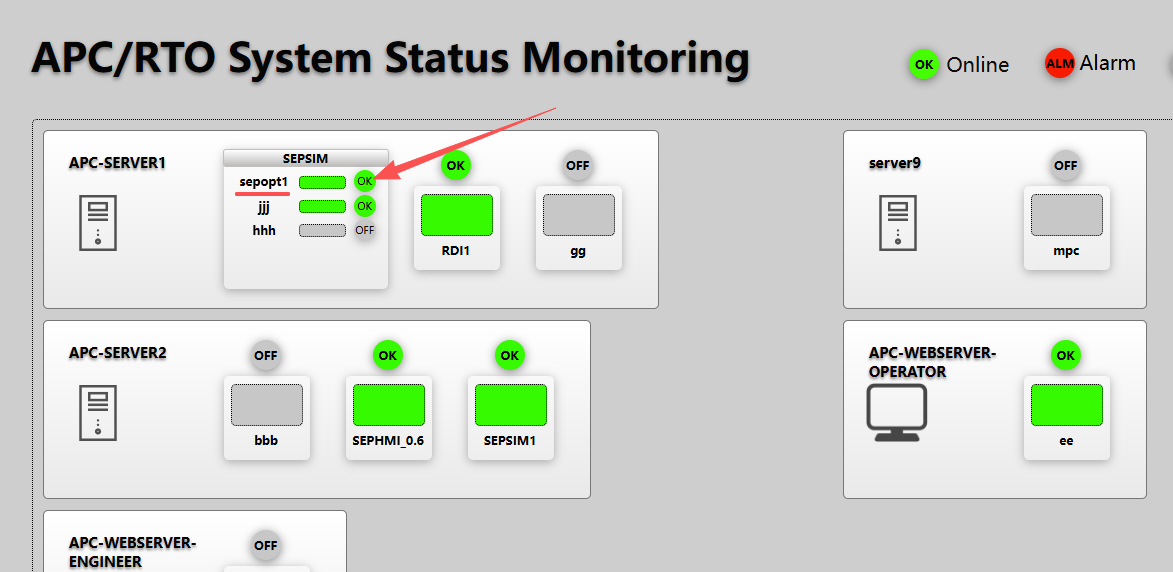

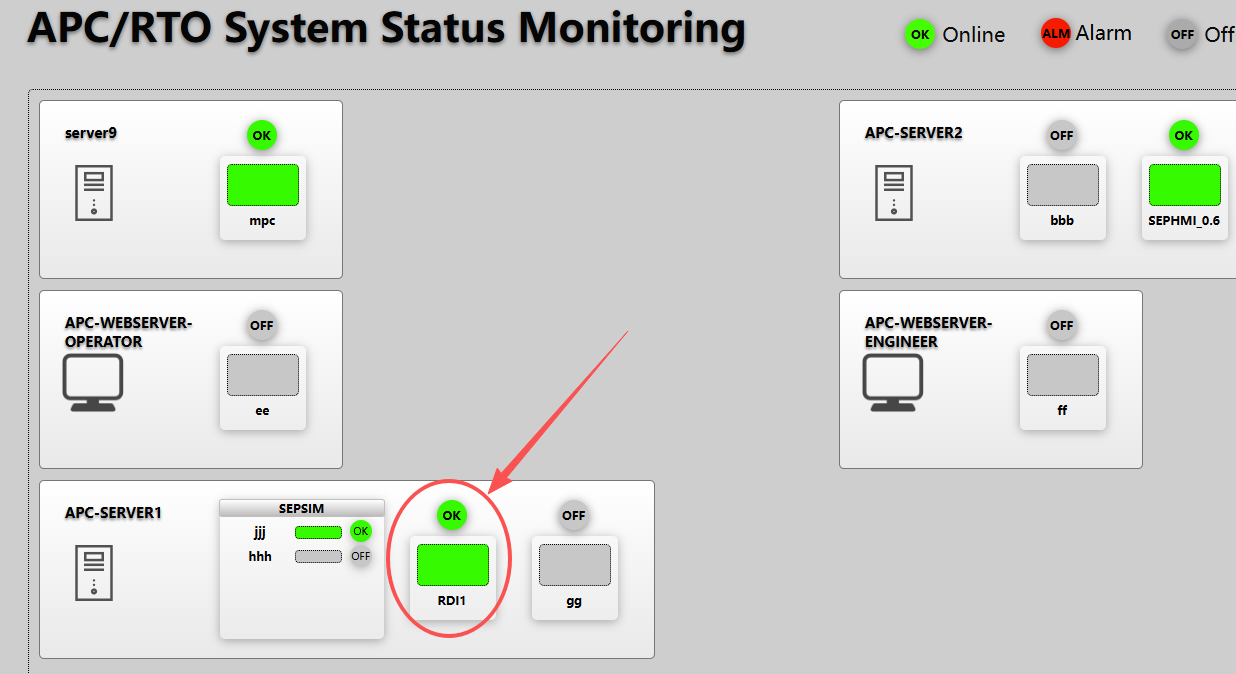

运行效果：
6.3、中转连接

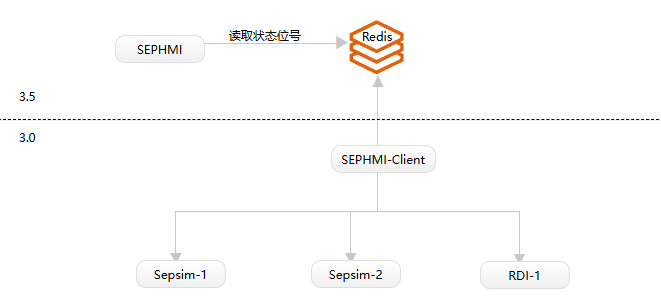

是指监控端SEPHMI（以下用SEPHMI-Monitor代替）无法直接向被监控端的RDI请求数据，这个时候需要中转数据。这种情况有两个方案：一是按上面4.2.2的CS模式来实现；二是如果实际情况不能使用CS模式（CS模式的局限性是导致server端的所有数据请求会整体都需要client端的SEPHMI来提供，可能不适用于所有场景），则可以改成上层网络部署Redis，下层SEPHMI来中转数据给Redis的方式来实现，即在RDI服务器上或相同网络环境下的其他服务器上部署一个SEPHMI（以下用SEPHMI-Client代替），让它去读取RDI的状态，然后转发给上层Redis（监控端SEPHMI-Monitor能够连接到的Redis），SEPHMI-Monitor上注册这个RDI软件的时候，Address则配置为Redis的连接地址即可。
下面以第二个方案来进行说明：
6.3.1、SEPHMI-Client配置软点
1、到《SEPHMI-定时任务管理-（状态推送、日志推送）模板》中下载导出工程-定时任务管理v3-（状态推送、日志推送）20251216111808.project工程，导入到SEPHMI-Client端并运行；

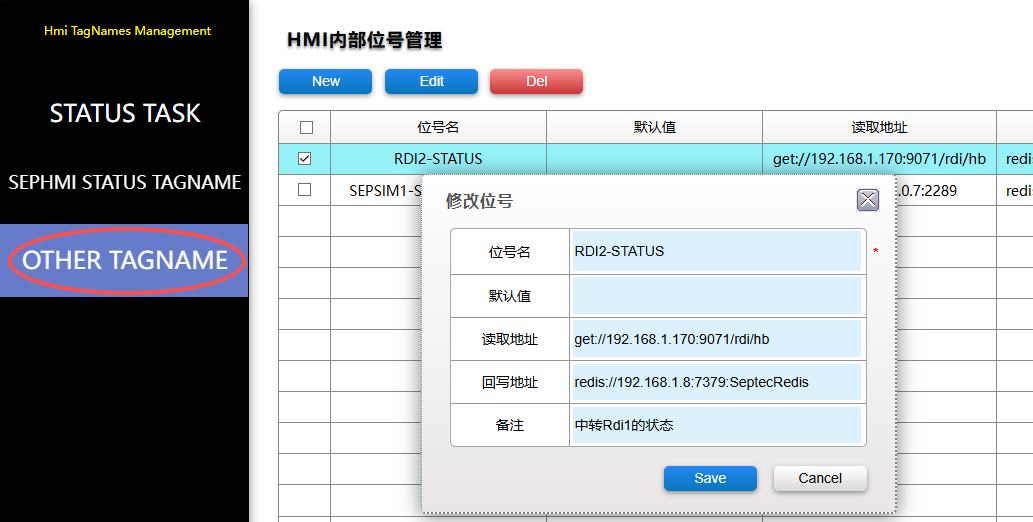

2、进入到OTHER TAGNAME菜单，添加一个新的位号，位号名可以自定义，但是最终需要与SEPHMI-Monitor端注册时的状态位号名一致；
读取地址：配置的是该位号的值来自于哪里；
回写地址：配置的是该位号的值回写到哪里。
6.3.2、SEPHMI-Client配置推送任务
进入STATUS TASK，创建一个新的任务，任务的内容是tagReWrite("RDI2-STATUS","value","");即内容是定期回写RDI2-STATUS这个位号，回写值固定写的是“value”，这个代表回写值不是一个固定的值，而是需要去动态读取，读取的数据源是在上一步中设置的读取地址；第三个参数为空，这个参数是指回写到哪里，即目标接口地址，为空代表该地址，也是在上一步中配置的回写地址，如果不为空，则以此处配置的地址为优先。

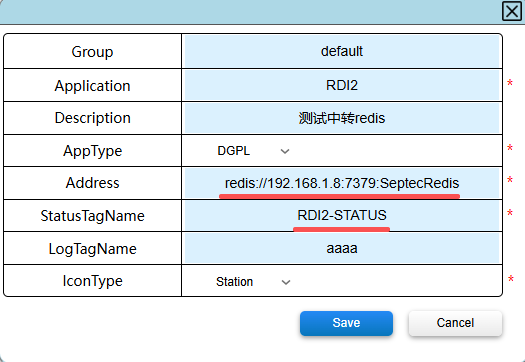

6.3.3、SEPHMI-Monitor配置注册信息

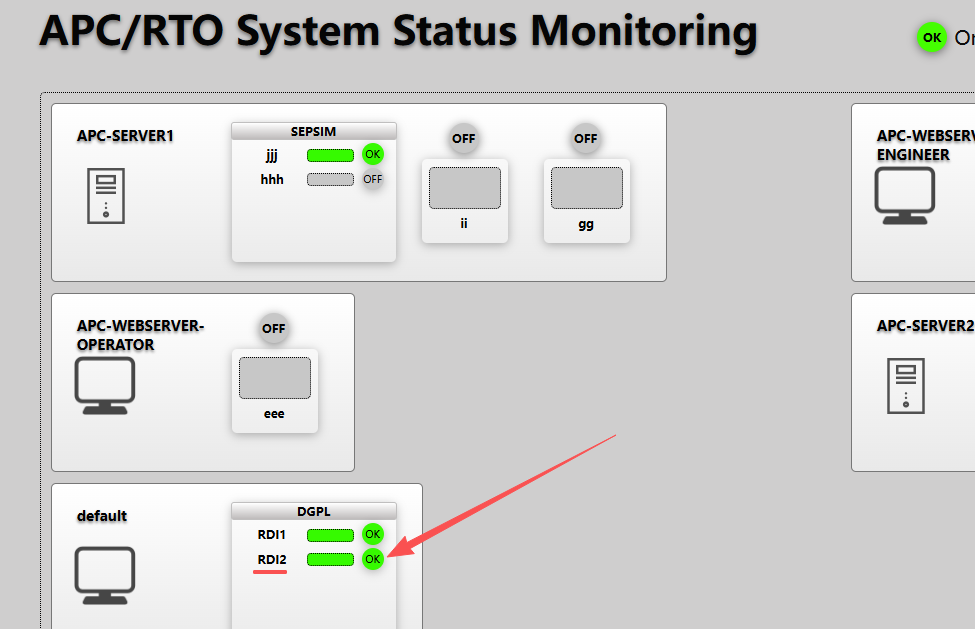

运行效果：
7、SEPHMI监控Sepsim的配置方法
7.1、直接连接
即从网络层面监控端SEPHMI可以直接连接到被监控端的Sepsim。
7.1.1、被监控端Sepsim端配置状态位号

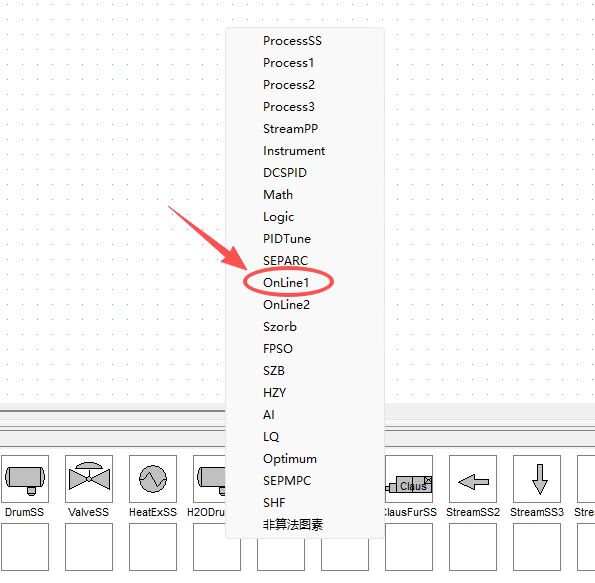

1、右键算法图标区域，选择OnLine1

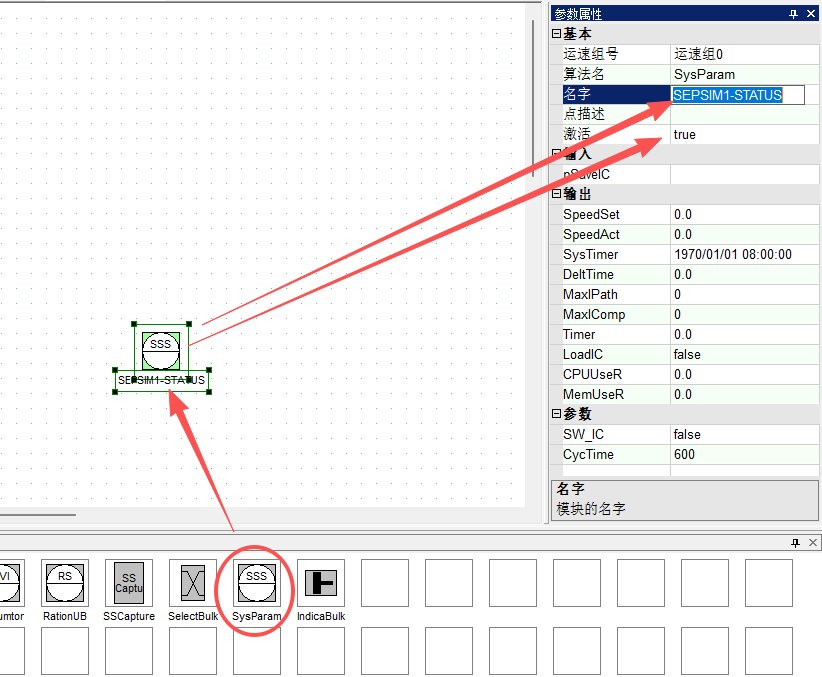

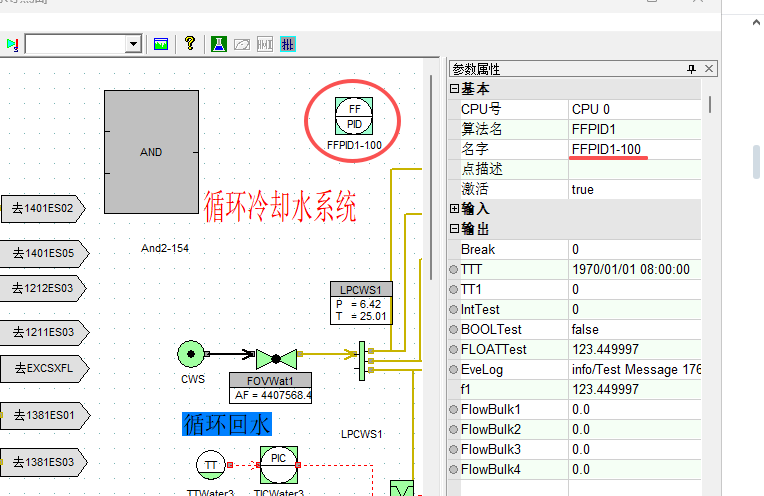

2、点击SysParam算法图标，拖入流程图组态区域，将激活设置为true，然后设置该位号名称，如：SEPSIM1-STATUS，位号名可以自定义，但最终需要与监控端SEPHMI中软件注册信息中的状态位号名称保持一致：
提示：在Sepsim中新建的位号，保存之后，需要重启一下Sepsim才能在接口中生效。
7.1.2、监控端SEPHMI配置软件注册

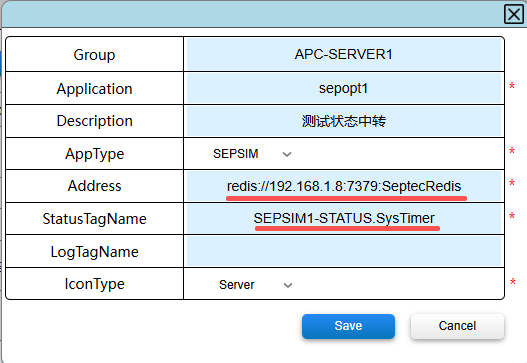

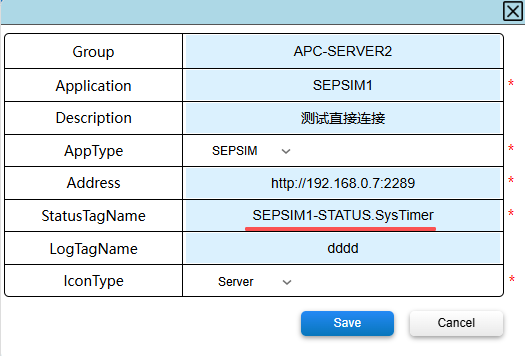

在Address中直接配置Sepsim的接口地址，并且StatusTagName配置为Sepsim里的状态位号名称，但是注意，这个位号是有个特定的后缀SysTimer，如上面的“SEPSIM1-STATUS”，在此配置的时候位号名为“SEPSIM1-STATUS.SysTimer”
7.1.3、运行效果
7.2、中转连接
是指监控端SEPHMI（以下用SEPHMI-Monitor代替）无法直接向被监控端的Sepsim请求数据，这个时候需要中转数据。这种情况有两个方案：一是按上面4.2.2的CS模式来实现；二是如果实际情况不能使用CS模式（CS模式的局限性是导致server端的所有数据请求会整体都需要client端的SEPHMI来提供，可能不适用于所有场景），则可以改成上层网络部署Redis，下层SEPHMI来中转数据给Redis的方式来实现，即在Sepsim服务器上或相同网络环境下的其他服务器上部署一个SEPHMI（以下用SEPHMI-Client代替），让它去读取RDI的状态，然后转发给上层Redis（监控端SEPHMI-Monitor能够连接到的Redis），SEPHMI-Monitor上注册这个Sepsim软件的时候，Address则配置为Redis的连接地址即可。
下面以第二个方案来进行说明：
7.2.1、SEPHMI-Client配置软点
1、到《SEPHMI-定时任务管理-（状态推送、日志推送）模板》中下载导出工程-定时任务管理v3-（状态推送、日志推送）20251216111808.project工程，导入到SEPHMI-Client端并运行；
2、进入到OTHER TAGNAME菜单，添加一个新的位号，位号名可以自定义，但是最终需要与SEPHMI-Monitor端注册时的状态位号名一致；
位号名：注意，这里配置的Sepsim的状态位号名有个特定的后缀SysTimer，如Sepsim里配置的位号名为“SEPSIM1-STATUS”，则在此配置的时候位号名为“SEPSIM1-STATUS.SysTimer”
读取地址：配置的是该位号的值来自于哪里；
回写地址：配置的是该位号的值回写到哪里。
7.2.2、SEPHMI-Client配置推送任务

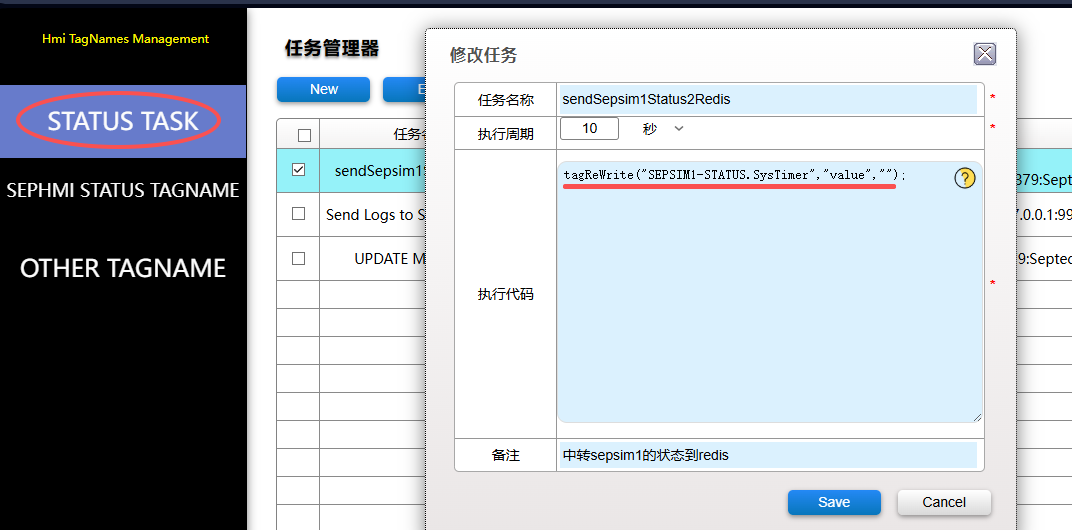

进入STATUS TASK，创建一个新的任务，任务的内容是tagReWrite("SEPSIM1-STATUS.SysTimer","value","");即内容是定期回写SEPSIM1-STATUS.SysTimer这个位号，回写值固定写的是“value”，这个代表回写值不是一个固定的值，而是需要去动态读取，读取的数据源是在上一步中设置的读取地址；第三个参数为空，这个参数是指回写到哪里，即目标接口地址，为空代表该地址，也是在上一步中配置的回写地址，如果不为空，则以此处配置的地址为优先。
7.2.3、SEPHMI-Monitor配置注册信息

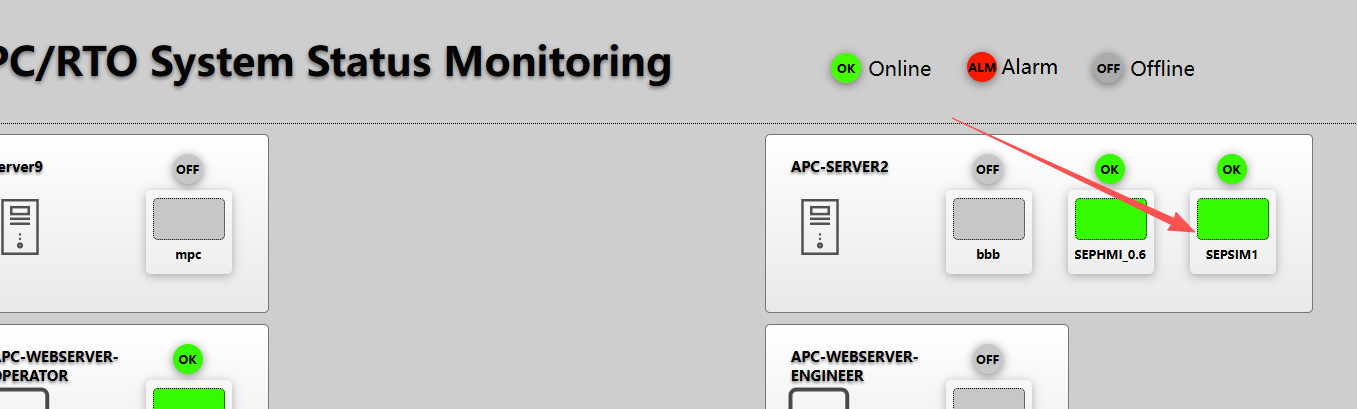

运行效果：
