SEPHMI-v5.0新增功能说明
1. Sepsim模块
SEPHMI的Explorer和Studio均增加了Sepsim模块，用于对Sepsim模型进行在线展示，实现模型的在线监控和工程后期运行维护数据分析功能；
在界面结构、操作方式以及图标样式基本上延续Sepsim的风格，展示的模型内容全部来源于对Sepsim工程文件的解析，将已经组态好的工程文件导入到SEPHMI中即可直接通过网页进行浏览，避免了工程师的对模型界面的重复组态工作，提升项目实施效率。
通过web化开发，使Sepsim更加方便用户方和项目工程师对模型的实时浏览，支持云部署和信创环境，支持跨平台展示，以及与其他web系统平台的集成。
1.1. 目标用户
1）经过sepsim软件培训的，了解Sepsim模型的用户；
2）可熟练使用Sepsim软件建模的或模型维护的工程师。
1.2. 使用条件
1.2.1. Sepsim升级
需将Sepsim升级至2025年9月8日v5.4.1及以上版本。

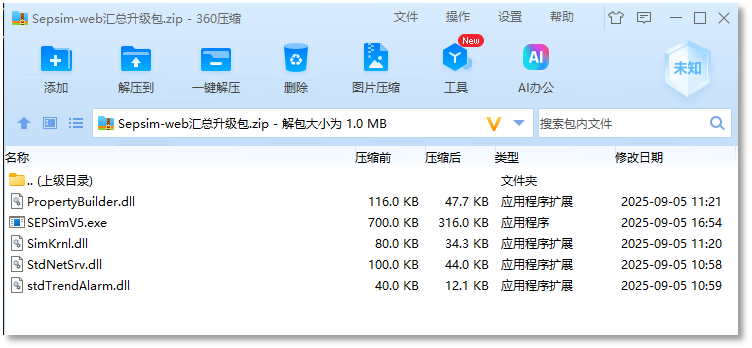

在Sepsim无法升级的情况下，可拷贝以下升级包，覆盖到program目录：
1.2.2. SEPHMI升级
SEPHMI升级至v5.0及以上版本。
升级地址：
北京内网下载地址：联系管理员
公网下载地址：联系管理员
1.3. 工程管理
入口：导航栏SepSim。
1.3.1. 新建工程

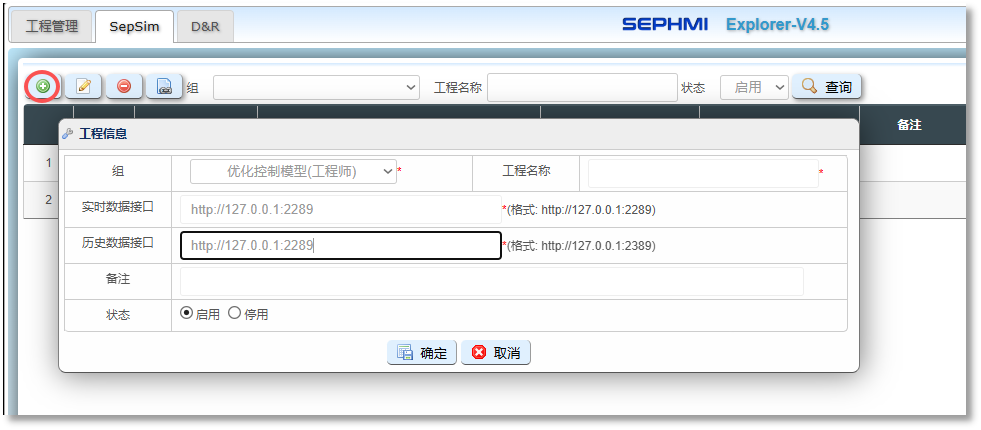

点击图标弹出新建面板：
实时数据接口与历史数据接口地址为所要连接的Sepsim的http接口地址，必填项，用于读取算法相关信息以及实时数据、历史数据的显示；
状态为启用的可以正常显示，停用的将无法显示模型界面，会提示无记录。
1.3.4. 上传Sepsim工程文件
上传Sepsim工程文件是一个重要的环节，是web显示模型界面的基础，所有浏览器上形成的控件元素、位置、颜色、状态、参数项等均来自于对Sepsim工程文件的解析。

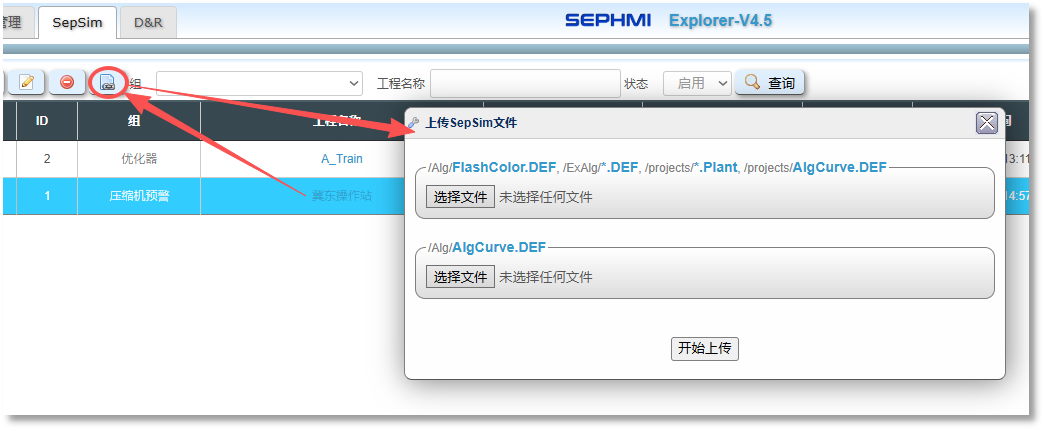

选中一个工程，点击上传图标，弹出上传面板：
在上传弹窗面板中，上传分为了上下两个文件选择入口，代表了两个不同的分类，上面的文件会按文件原始名称保存，下面的文件专指Alg/AlgCurve.DEF，因为可能会与projects下的AlgCurve.DEF文件名称重复，所以这里上传的文件会进行重命名保存，比避免与上面的文件里可能存在的AlgCurve.DEF文件冲突。
从文件后缀来看，主要为DEF文件和Plant文件，DEF为算法配置定义文件，Plant为模型组态文件。
上传的文件将以工程id为文件夹进行存储。
上传支持批量上传，系统会自动识别文件后缀并存入对应的文件夹中。
1）/Alg/FlashColor.DEF
用于定义算法图标的颜色判断位号，即凡是这个文件中定义的算法名称，在流程图中将具有状态颜色功能，颜色状态，将根据定义的具体位号实时值来进行判断，如bool类型，true为绿色，false为红色；数字类型1为绿色0为红色；
对于没有在这里定义的算法图标，将仅根据该算法是否激活来显示颜色，如激活状态为绿色，未激活状态为灰色。
2）/ExAlg/*.DEF
DEF为算法配置定义文件，包括算法名称、图标定义、输入输出项、输入显示、输出显示、参数显示等等，在算法的配置面板中以及流程图中会用到。
3）/projects/*.Plant
Plant文件是模型界面最重要的中间位置的流程图的定义组态文件，定义了一个工程的所有模块信息以及模块下所有元素的形态样式和配置参数项等，在Plant中，一个::Page就是一个模块，一个模块就是一个流程图页面。
一个工程只能上传一个Plant文件，如果上传了多个Plant文件，界面在打开的时候，也只会识别按名称排序的其中的第一个Plant文件。
4）AlgCurve.DEF
AlgCurve.DEF文件主要用于定义算法曲线的形成参数以及曲线弹窗的形态样式，如长宽、颜色、xy轴数量、位号名称、显示文字等等。
AlgCurve.DEF文件默认在/Alg/文件夹下存在，同时有的工程，在/projects/文件夹下也会存在一个，这两个同名文件都是有用的，会在算法曲线图中的下拉框里显示，并可进行切换。
1.3.5. 访问

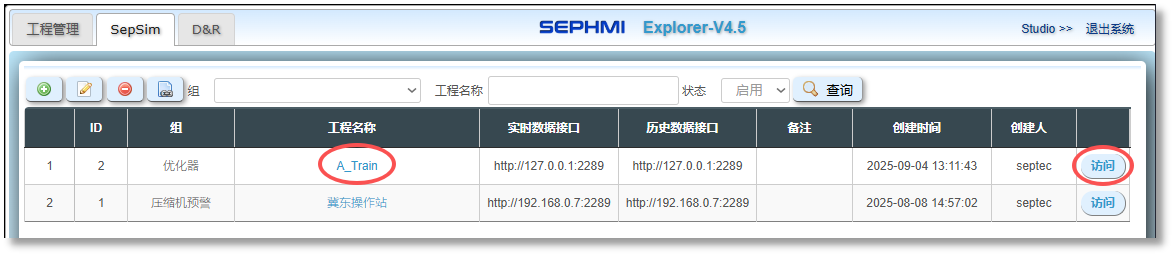

在上传Sepsim工程文件之后，便可以点击该工程名称，或者点击后面的访问按钮，打开模型的运行监控页面：

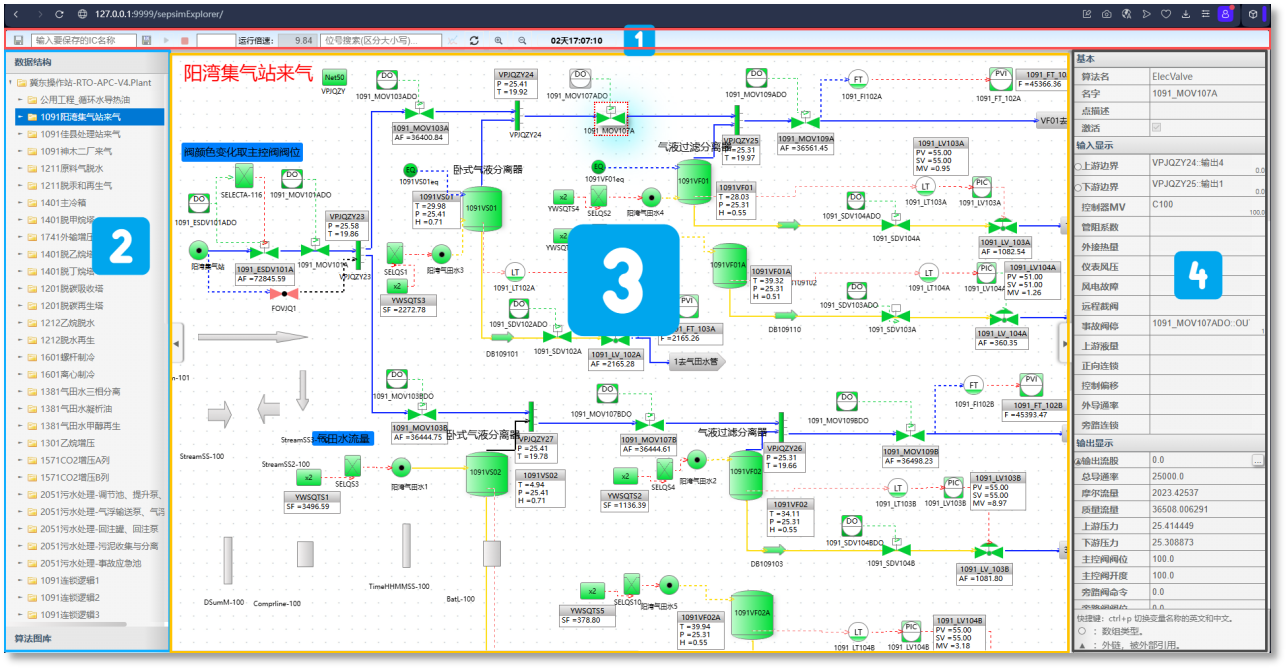

1.4. 运行监控
1）模型运行控制
2）菜单
3）流程图
4）参数配置面板
1.4.1. Sepsim连接状态

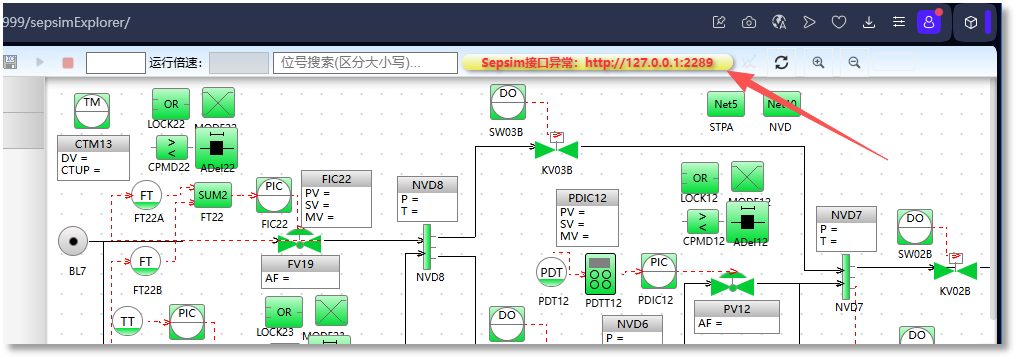

当Sepsim未启动或者连接失败的情况下，页面顶部会出现信息提示接口异常：
待Sepsim重新启动，或者如果是端口配置错误的情况下，在重新配置好正确的端口之后，在此处提示消息右侧，点击刷新按钮即可重新进行连接。
同时在连接Sepsim的时候，连接的是S:的端口，而不是R:的端口。
S:端口是在启动Sepsim的时候设置的启动参数。一般是给SEPSimV5.exe创建一个启动的快捷方式，在快捷方式中设置这个端口。
1.4.2. 模型运行控制
可对模型进行运行、停止、保存IC、设置运行倍速等操作，也可以进行位号的检索，运行时长查看，以及对流程图进行放大和缩小操作。其中模型的运行、停止、保存IC、设置运行倍速操作均需要Studio授权，并在Studio界面中进行。
1.4.3. 菜单
左侧菜单主要分为两部分：一个是当前工程的数据结构，一个是算法图库。
1.4.4. 流程图
位于中间区域的流程图，可视化的体现了这个模型模块的计算关系和流程。流程图的内容来自于对Plant文件的解析，所以界面的元素和位置与在Sepsim保持了一致。
1.4.5. 参数配置面板
配置面板用来显示算法位号的属性信息，包括基本信息、输入显示、输出显示、参数显示等。
在Explorer中，所有属性均为只读，不可编辑；在Studio中，输出显示与参数显示提供了可编辑框，具有回写功能。
